Аксессуары для автоматики ворот ALUTECH — подбор

Q: Аксессуар с частотой 433,92 МГц подойдёт к любому приводу?

Нет. Важны кодировка, поколение радиоприёмника и электрические входы блока управления.

Q: Чем LM-LB отличается от LM-L?

У LM-L проводное питание передатчика и приёмника; у LM-LB передатчик питается от батарей.

Аксессуары АЛЮТЕХ и AN-Motors

Выберите нужный сценарий — управление, защита проёма, световая сигнализация, усиление радиосвязи или подключение к ALUTECH Smart.

Управление

Клавиатура и пульты передают команду по радио. Рабочая частота сама по себе не гарантирует совместимость: проверяем кодировку и приёмник привода.

ALUTECH

Радиокодовая клавиатура DIP-N

Артикул: DIP-N

Ввод цифрового кода без проводной кнопки и отдельного пульта.

Питание: CR2450, 3 В
Ресурс батареи: около 2 лет при 10 передачах/сутки
Частота: 433,92 ± 0,075 МГц
Дальность: до 50 м открыто / до 30 м в помещении
Каналы / код: 2 / до 8 цифр
Защита: IP54
Температура: −20…+55 °C
Размер: 83 × 116 × 22 мм

Совместимость: Радиосистема 433,92 МГц; совместимость подтверждается по приёмнику.

Проверить совместимость

ALUTECH

Пульт дистанционного управления AT-4

Артикул: AT-4

Четыре радиоканала для управления совместимыми устройствами.

Частота: 433,92 МГц
Код: динамический
Каналы: 4
Мощность: не более 2 мВт
Питание: 27A, 12 В
Защита: IP40
Температура: −20…+50 °C
Размер: 55 × 38 × 12 мм

Совместимость: Динамический код 433,92 МГц; проверяем поколение радиоприёмника.

Проверить совместимость

ALUTECH

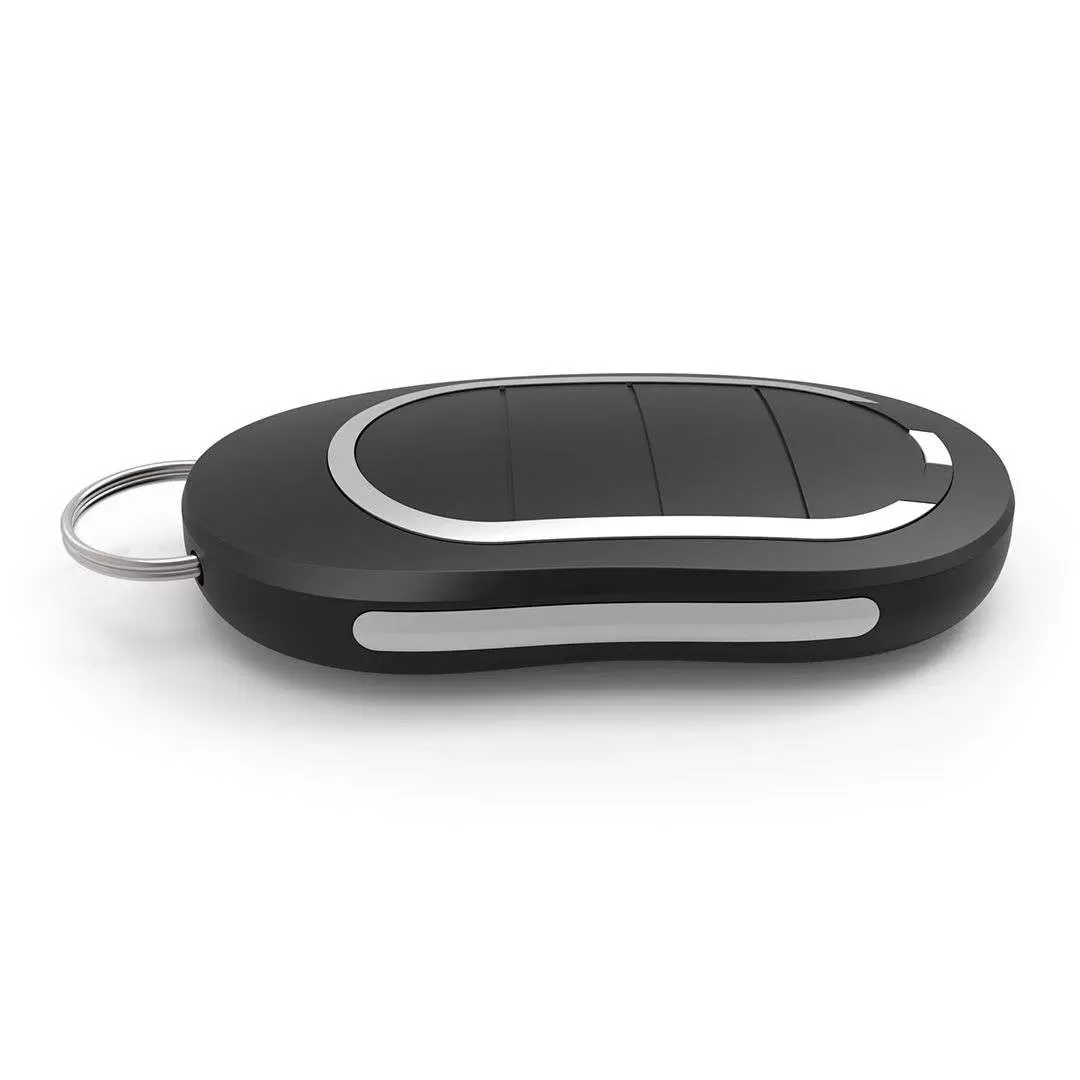

Пульт ДУ AT-4N

Артикул: AT-4N

Четырёхканальный пульт нового исполнения с повышенной защитой корпуса.

Частота: 433,92 ± 0,15 МГц
Каналы: 4
Дальность: не менее 50 м на открытом пространстве
Питание: CR2032, 3 В
Ресурс: около 4000 передач
Защита: IP54
Температура: −10…+60 °C
Размер: 70 × 38 × 13 мм

Совместимость: Динамический код 433,92 МГц; совместимость проверяется по приёмнику.

Проверить совместимость

Безопасность

Фотоэлементы обнаруживают препятствие в проёме и помогают сделать движение ворот безопаснее. При подборе учитываем питание, способ монтажа и схему подключения.

ALUTECH

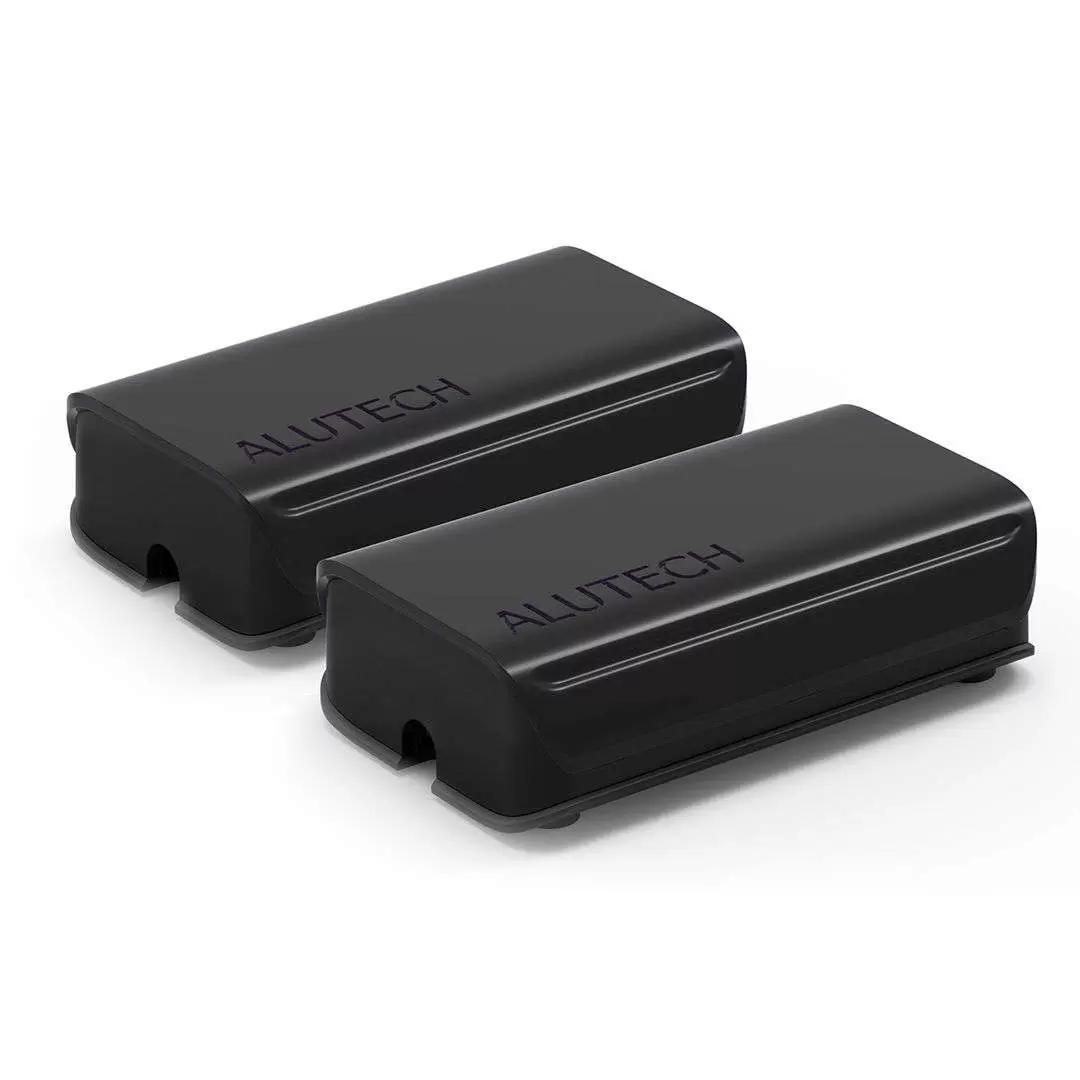

Фотоэлементы LM-L

Артикул: LM-L

Проводная пара передатчик/приёмник для обнаружения препятствия.

Питание: 12–24 В AC/DC
Потребление TX / RX: ≤15 / ≤30 мА
Дальность: не менее 12 м
Точность: ±5°
Реле: NC/NO, 1 А при 30 В DC
ИК-волна: 940 нм
Защита: IP54
Температура: −30…+65 °C

Совместимость: Подключаются к совместимому входу безопасности автоматики.

Проверить совместимость

ALUTECH

Фотоэлементы LM-LB

Артикул: LM-LB

Передатчик на батареях и проводной приёмник; полезно, когда сложно провести кабель через проезд.

Питание TX: 2 × Lithium FR6 AA, 1,5 В
Питание RX: 12–24 В DC
Потребление TX / RX: ≤0,1 / ≤40 мА
Дальность: не менее 12 м
Каналы связи: 4
Реле: NC/NO, 1 А при 30 В DC
Защита: IP54
Температура: −30…+60 °C

Совместимость: Нужен совместимый вход безопасности; радиоканал между TX и RX настраивается по руководству.

Проверить совместимость

AN-Motors

Фотоэлементы P5103

Артикул: P5103

Проводная пара фотоэлементов для контроля препятствия.

Питание: 12–24 В AC/DC
Потребление TX / RX: 30 / 15 мА
Дальность: не менее 12 м
Точность: ±5°
Реле: NC/NO, 1 А при 30 В
Модуляция: 38 кГц
Защита: IP54
Температура: −20…+60 °C

Совместимость: Подключение к совместимому входу автоматики AN-Motors или ALUTECH проверяется по схеме блока.

Проверить совместимость

Сигнализация

Лампы предупреждают о движении ворот, светофоры организуют проезд. Питание, видимость и место монтажа согласуются с блоком управления и объектом.

ALUTECH

Сигнальная лампа SL-U

Артикул: SL-U

Световое предупреждение о движении ворот или работе автоматики.

Питание: 12–230 В AC/DC
Потребление: до 2,5 Вт
Защита: IP54
Температура: −20…+60 °C
Кабель: до 1,5 мм²
Размер: 123 × 125 × 60 мм
Масса: 0,19 кг

Совместимость: Широкий диапазон питания; режим выхода сверяется с блоком управления.

Проверить совместимость

AN-Motors

Сигнальная лампа F5002 / F5000

Артикул: F5002 / F5000

Проблесковая лампа для предупреждения о движении автоматизированных ворот или шлагбаума.

Питание: 230 В / 50 Гц
Лампа: E14, 230 В, 25 Вт
Режим: с миганием или без
Защита: IP54
Температура: −20…+60 °C
Монтаж: горизонтальный или вертикальный
Размер: Ø90 × 125 мм

Совместимость: Питание 230 В; режим мигания задаётся перемычкой.

Важно при заказе: В официальных материалах встречаются оба обозначения — F5002 и F5000. Перед заказом проверим актуальный артикул поставки.

Проверить совместимость

ALUTECH

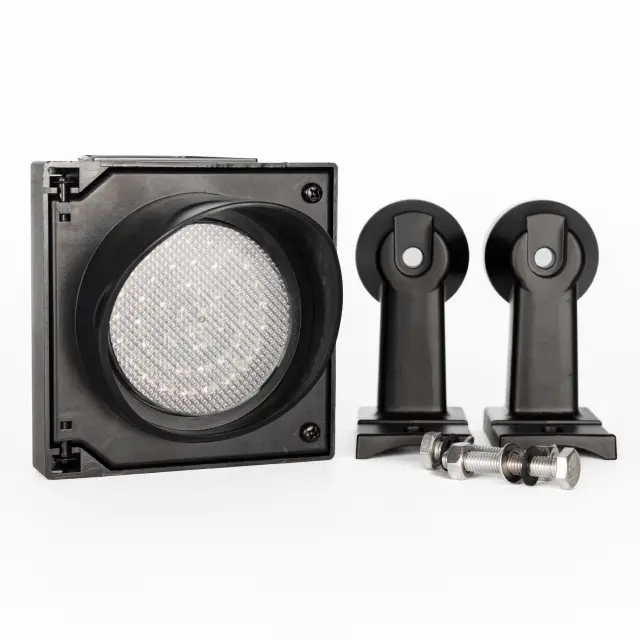

Светофор односекционный ATS1-230

Артикул: ATS1-230

Односекционный световой сигнал для организации движения по выбранной проектом схеме.

Питание: 100–240 В / 50 Гц
Мощность: ≤4 Вт на один цвет
Светодиоды: 2 × 45
Защита: IP65
Линза: Ø100 мм
Поворот: до 200° с шагом 5°
Температура: −30…+60 °C
Ресурс: не менее 100 000 ч

Совместимость: Цвет и сценарий переключения задаются комплектацией и совместимым блоком управления объекта.

Проверить совместимость

ALUTECH

Светофор двухсекционный ATS2-230

Артикул: ATS2-230

Раздельные красная и зелёная секции для промышленного или контролируемого проезда.

Питание: 100–240 В / 50 Гц
Мощность: ≤4 Вт на один цвет
Светодиоды: 2 × 45
Защита: IP65
Линза: Ø100 мм
Поворот: до 200° с шагом 5°
Температура: −30…+60 °C
Ресурс: не менее 100 000 ч

Совместимость: Сценарий переключения задаётся совместимым блоком управления объекта.

Проверить совместимость

Радиосвязь

Приёмник расширяет радиоуправление, антенны помогают устойчивости сигнала. Частота 433,92 МГц не отменяет проверки разъёмов и назначения конкретной модели.

ALUTECH

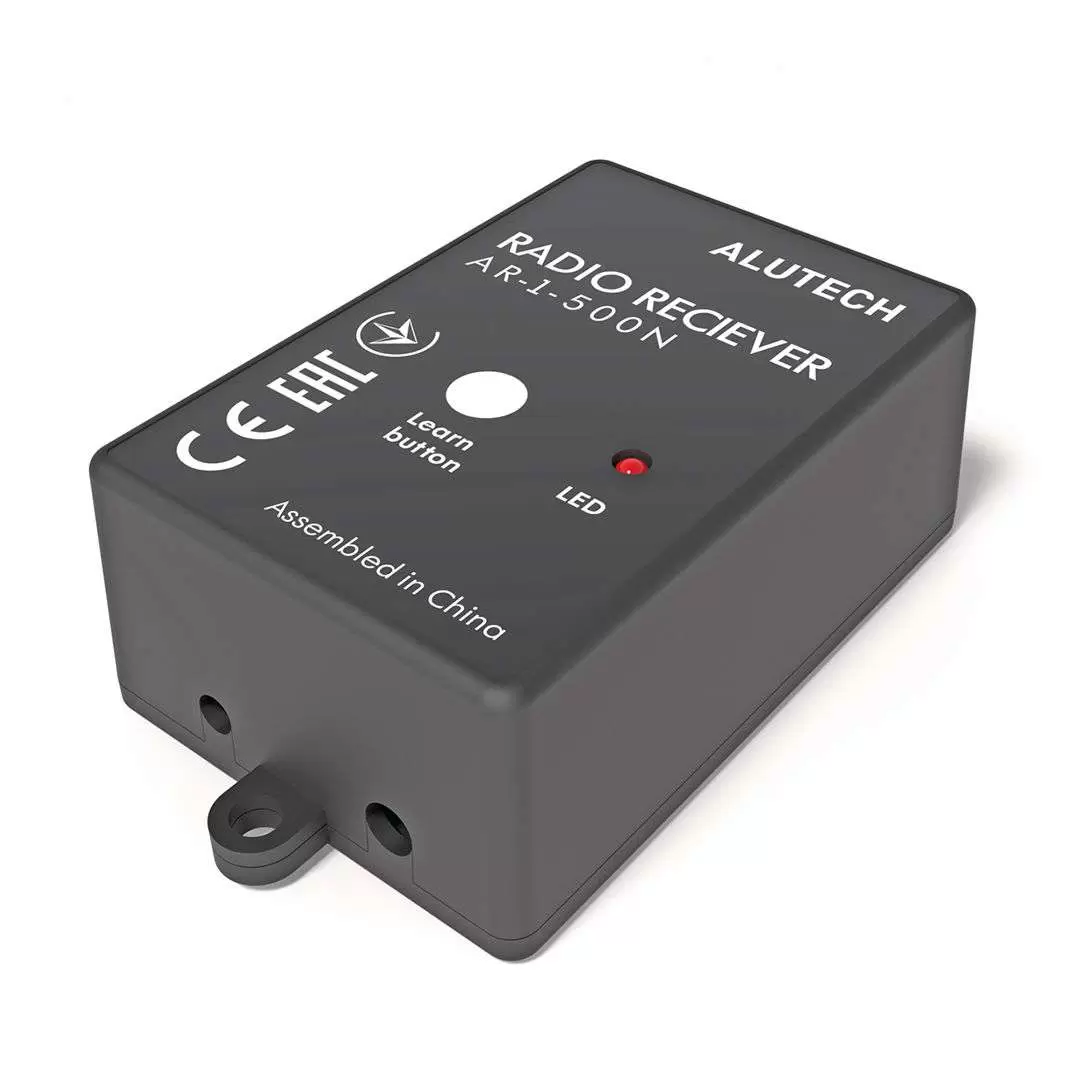

Универсальный радиоприёмник AR-1-500N

Артикул: AR-1-500N

Одноканальный внешний приёмник для добавления радиоуправления.

Каналы: 1
Питание: 12–24 В AC/DC
Частота: 433,92 МГц
Память: до 500 пультов
Выход: NO
Нагрузка: 0,5 А / 24 В DC; 0,25 А / 125 В AC
Защита: IP40
Температура: −20…+50 °C

Совместимость: До 500 совместимых пультов; подключение релейного выхода проверяется по блоку.

Проверить совместимость

ALUTECH

Внешняя антенна EX-A

Артикул: EX-A

Вынос антенны радиоприёмника в подходящую для приёма точку.

Частота: 433,92 МГц
Кабель: RG58/4
Длина кабеля: 5 м
Цвет кронштейна: RAL 9022, серый

Совместимость: Подключение и разъём сверяются с конкретным приёмником.

Проверить совместимость

ALUTECH

Внешняя антенна BV-A / BX-A

Артикул: BV-A / BX-A

Внешняя антенна радиосистемы для оборудования BRAVO.

Частота: 433,92 МГц
Кабель: RG58/4
Длина кабеля: 1,5 м
Цвет кронштейна: RAL 3020, красный

Совместимость: Совместимость подтверждена для оборудования BRAVO; применение с другими приводами проверяем отдельно.

Важно при заказе: В официальных материалах встречаются обозначения BV-A и BX-A. Перед заказом проверим актуальный артикул поставки.

Проверить совместимость

Smart

Модуль Wm-Sm подключает совместимый привод к ALUTECH Smart. Перед заказом проверим модель автоматики и схему подключения.

ALUTECH Smart Модуль Wi-Fi ALUTECH Wm-Sm

ALUTECH

Модуль Wi-Fi Wm-Sm

Артикул: Wm-Sm

Подключение совместимых приводов к системе ALUTECH Smart.

Питание: 12–24 В DC
Ток: 0,08 А
Wi-Fi: 802.11 b/g/n
Частота: 2,4 ГГц
Защита: IP40
Температура: −30…+65 °C
Влажность: 20–85 %, без конденсации
Размер: 78 × 44 × 25 мм

Совместимость: Совместимость с приводами ROTEO подтверждена производителем; для других моделей с суффиксом -Sm требуется проверка.

Для подключения к ALUTECH Smart требуется совместимый модуль Wi‑Fi, приобретается отдельно.

Проверить совместимость

Как выбрать подходящий аксессуар

Для каждого типа устройств важны свои параметры: у пультов — радиосистема, у фотоэлементов — питание и дальность, у ламп и светофоров — напряжение и место установки.

Управление

Модель	Питание	Частота	Каналы / код	Защита
DIP-N	CR2450, 3 В	433,92 МГц	код до 8 цифр	IP54
AT-4	27A, 12 В	433,92 МГц	4 канала, динамический код	IP40
AT-4N	CR2032, 3 В	433,92 МГц	4 канала, динамический код	IP54

Безопасность

Модель	Питание	Дальность	Контакты	Температура
LM-L	12–24 В AC/DC	≥12 м	NC/NO	−30…+65 °C
LM-LB	TX: батареи; RX: 12–24 В DC	≥12 м	NC/NO	−30…+60 °C
P5103	12–24 В AC/DC	≥12 м	NC/NO	−20…+60 °C

Сигнализация

Модель	Назначение	Питание	Защита	Температура
SL-U	универсальная лампа	12–230 В AC/DC	IP54	−20…+60 °C
F5002 / F5000	лампа AN-Motors	230 В AC	IP54	−20…+60 °C
ATS1-230	одна секция, сигнал по проекту	100–240 В AC	IP65	−30…+60 °C
ATS2-230	две секции	100–240 В AC	IP65	−30…+60 °C

Радиосвязь и Smart

Модель	Тип	Частота	Что важно проверить
AR-1-500N	приёмник	433,92 МГц	один канал, до 500 пультов
EX-A	антенна	433,92 МГц	разъём приёмника, кабель 5 м
BV-A / BX-A	антенна	433,92 МГц	актуальный артикул и совместимость с BRAVO
Wm-Sm	Wi-Fi-модуль	2,4 ГГц	совместимость с выбранным Smart-приводом

Модуль Wi-Fi Wm-Sm

Управление воротами через ALUTECH Smart

Для подключения к ALUTECH Smart требуется совместимый модуль Wi‑Fi, приобретается отдельно.

Система Smart доступна для совместимых приводов откатных, распашных и гаражных ворот. Перед заказом проверим модель привода и способ подключения модуля.

Частые вопросы

Аксессуар с частотой 433,92 МГц подойдёт к любому приводу?

Нет. Кроме частоты важны кодировка, поколение радиоприёмника и электрические входы блока управления.

Чем LM-LB отличается от LM-L?

У LM-L проводное питание передатчика и приёмника. У LM-LB передатчик питается от батарей, а приёмник подключается к 12–24 В DC.

Почему антенна обозначена как BV-A / BX-A?

В официальных материалах встречаются оба обозначения. Перед заказом проверим актуальный артикул антенны для оборудования BRAVO.

Почему у лампы указаны F5002 и F5000?

Оба обозначения встречаются в официальных материалах. Перед заказом уточним актуальный артикул поставки.

Wm-Sm входит в Smart-привод?

Нет. Для подключения к ALUTECH Smart требуется совместимый модуль Wi‑Fi, приобретается отдельно.
